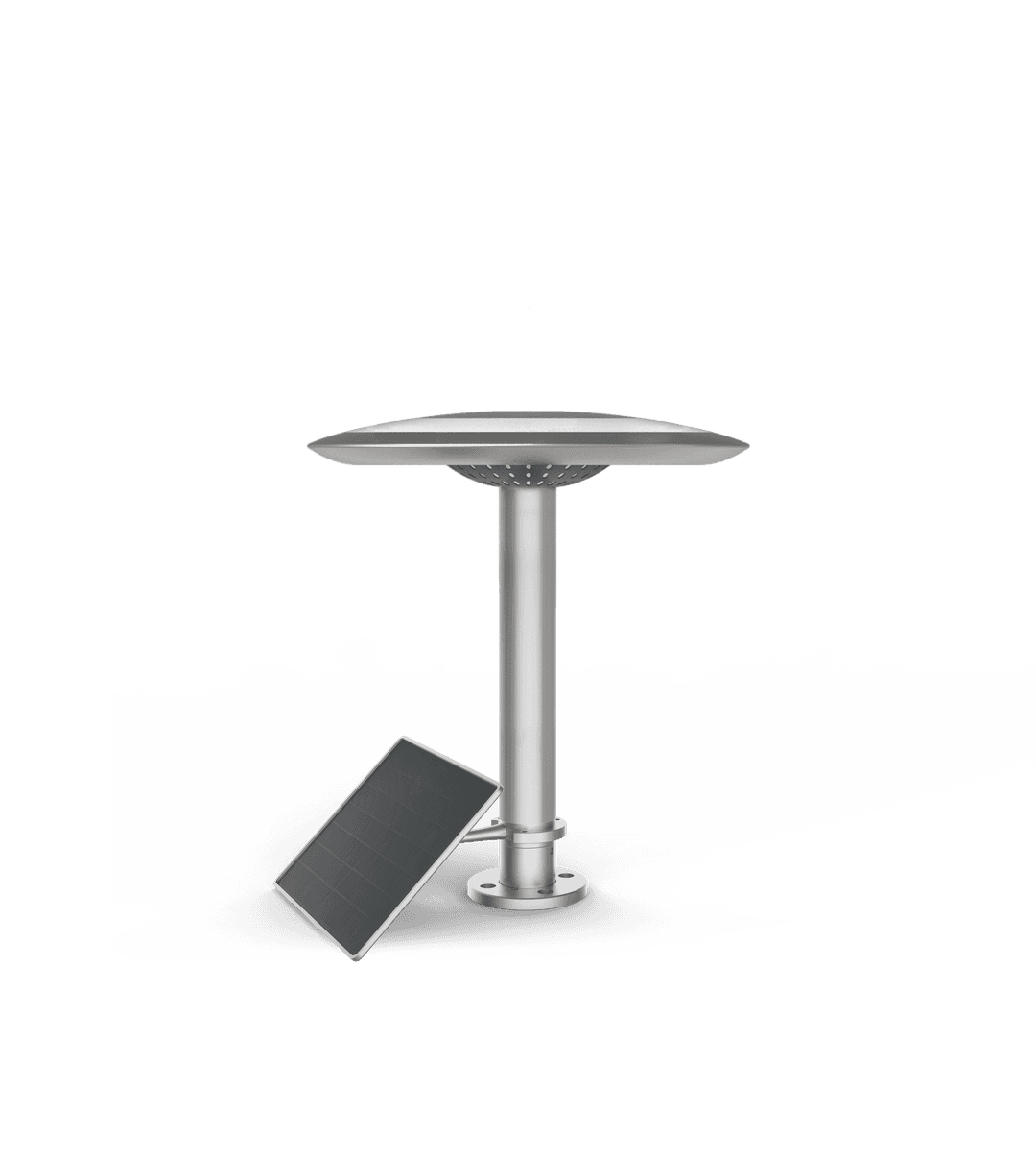

天圻压电式雨量计
颠覆传统机械式雨量监测
量程大 / 采样快 / 易维护 / 新参数

凭借新技术新设计入选
自然资源部地质灾害普适型雨量监测示范设备

点击查看普适型设备试用证明

全方位监测
以降雨为核心的雨情数据

全电子动能式雨量监测
颠覆传统雨量监测
不同于传统机械式雨量监测，天圻采用压电陶瓷动能式雨量监测，根据雨滴滴打的力度进行识别，从毛毛细雨到磅礴大雨均可监测
量程更大
有效监测微降雨
有效压电面板尺寸大于φ200mm，比传统雨量监测量程大1倍
雨量监测更全面
更多传统雨量监测不到的要素
精确到秒的降雨时长监测、估算最大对地面冲击估算（升级中）
E生态针对单次降雨进行分析
总累积降雨量 / 降雨量分布 / 降雨等级 / 降雨起始
时间 / 估算雨滴直径
天圻压电式监测要素
累积降雨量 / 降雨时长 / 降雨强度 / 最大对地
面冲击压强（升级中） / 大气压力 / 空气温度 /
空气湿度

准确、准确、
还是准确的监测数据

压电式雨量监测杜绝了传统机械式测量设备难维护、量程窄、雨量监测偏差等缺陷

秒级采集周期、累积雨量
10s间隔的采集周期，采集周期更短，采集更密集；定时10s累积一次，累积范围更小，数据更准确
分钟级雨强监测
轻松获知降雨周期内雨强分布、最大降雨强度、最大降雨强度发生时间点及降雨时长，最小上报至分钟级
时空校准信息
确保数据准确性
所有采集数据均配备时空校准信息，包括经纬度、海拔、GPS授时，精确说明降雨数据采集的时空条件，便于数据比对处理
温湿度与雨量同测校准
误报、冒大数不会有
空气温湿度与压电雨量数据同时监测，互相校准，大风、振动、降雪、霜冻、冰雹等情况不会引起误报、冒大数
自动校准雨量
误差更小
长期运行，因灰尘等引起的雨量板振动频率变化自动清零；雨量计自动实时水平校正，修正安装水平误差及风摆误差

自清理、人工现场免维护

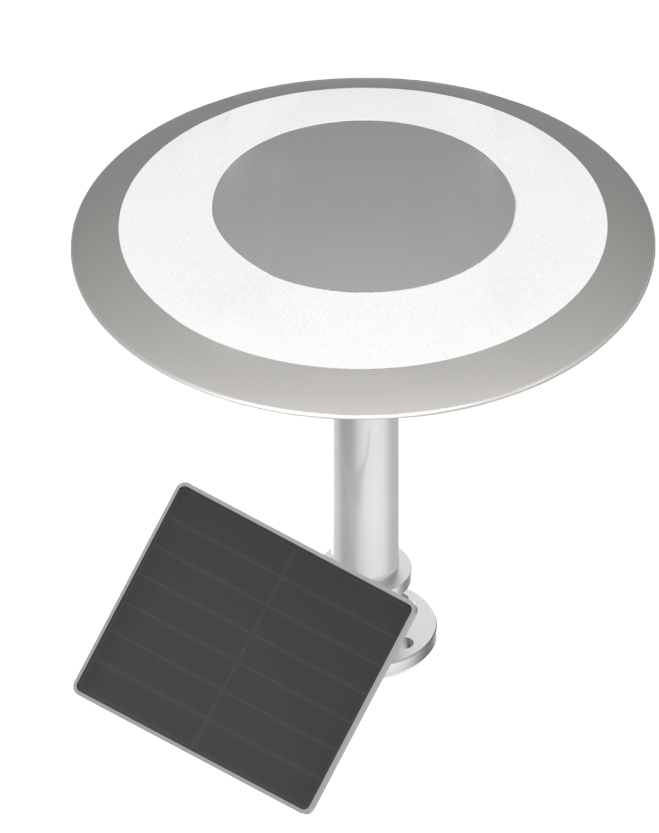

弧形设计结构

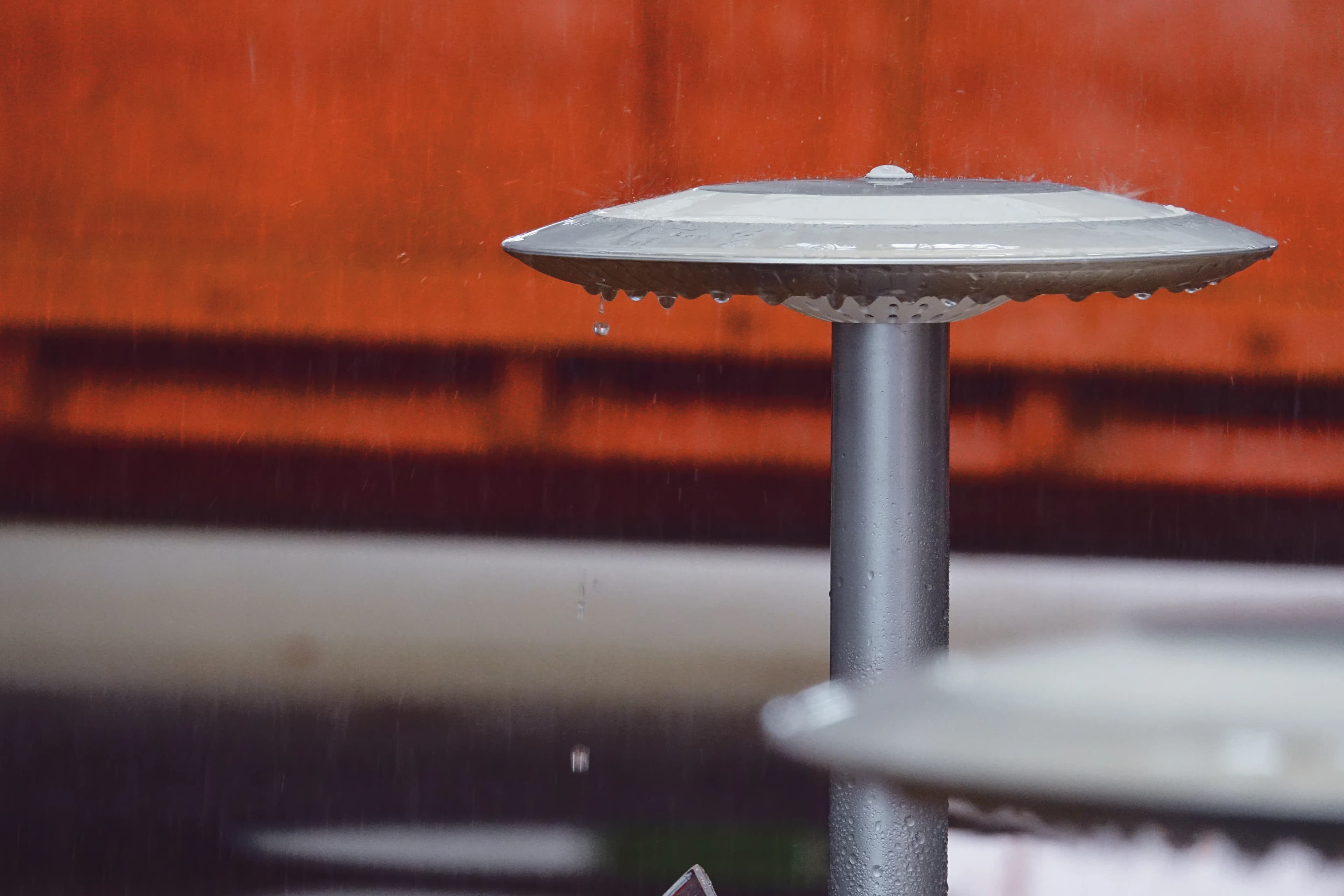

天圻雨滴接触面为弧形设计结构，不存储雨水，雨水一滴即掉
特氟龙抗污防粘涂层
天圻表面采用特氟龙抗污防粘涂层，雨水一冲即净，长时间使用也无需人工现场清理

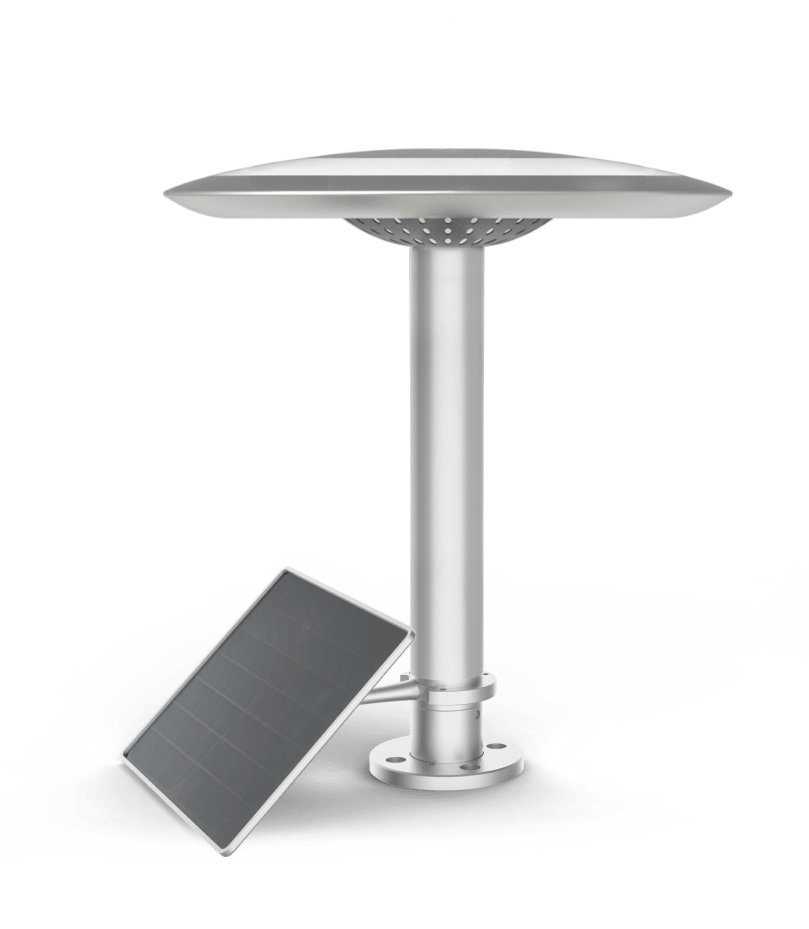

集成一体化设计
天圻将所有部件集成于一个外壳之中，无任何外露部件，杜绝了树叶、尘土、虫子等杂物对数据准确性的影响，也减少了不同功能元件需要维护的弊端

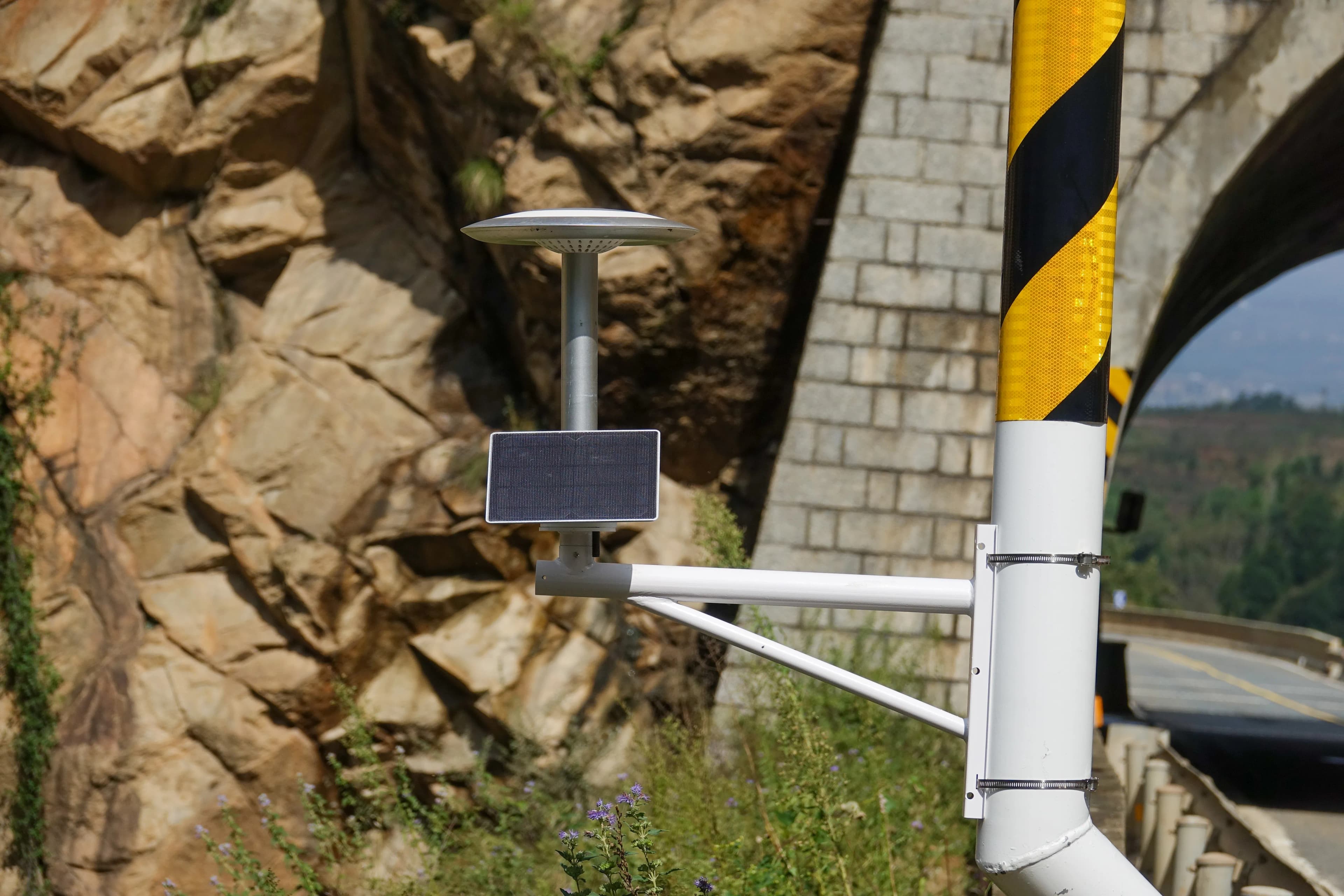

安装快人一步、适用多元场景

土壤环境安装方式（可选配件）

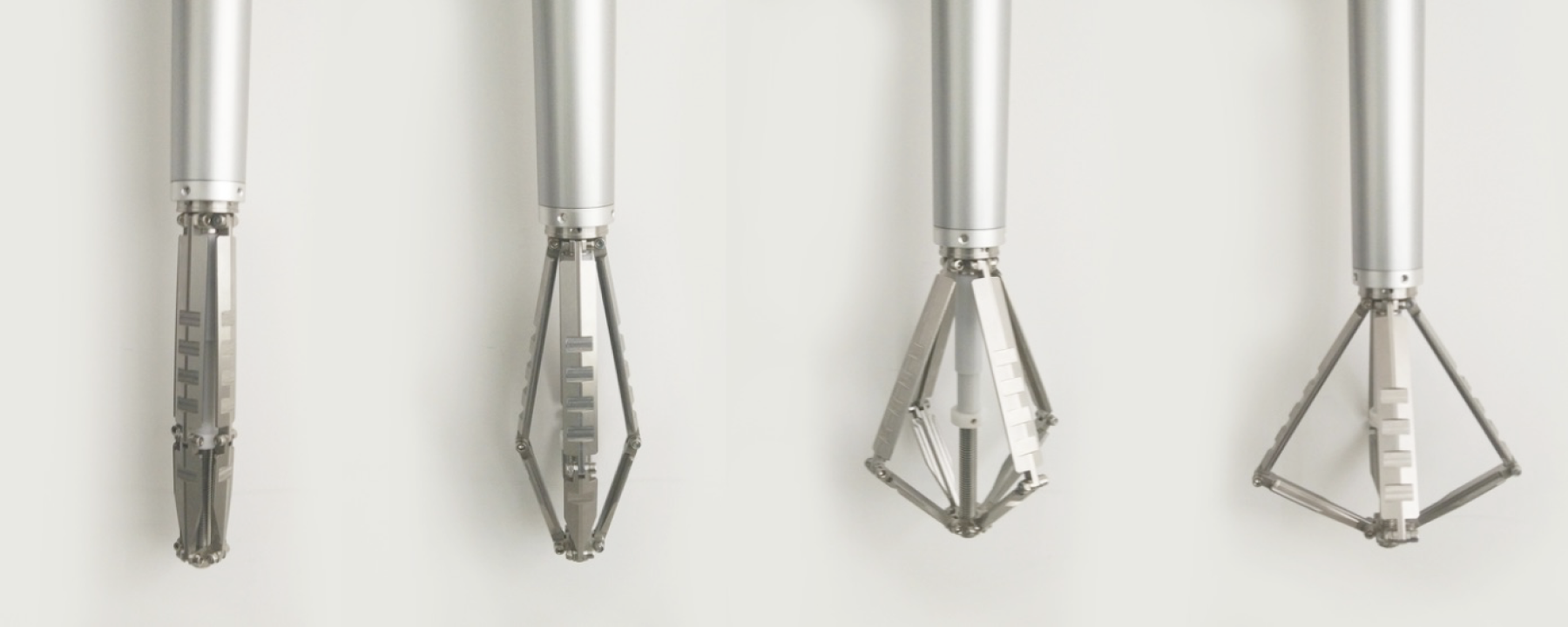

掣地杆固定+地面固定装置
查看掣地杆介绍

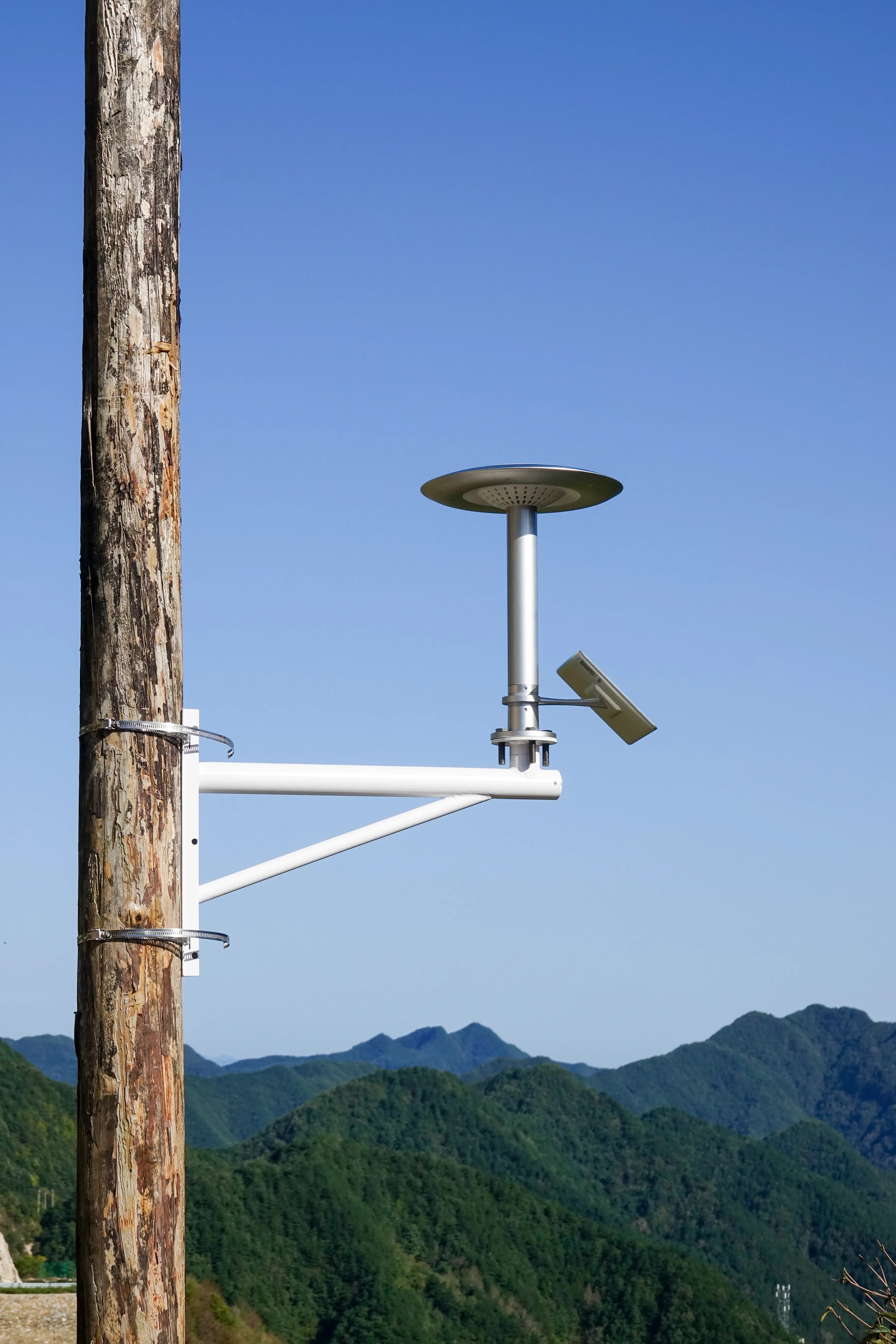

硬化环境安装方式

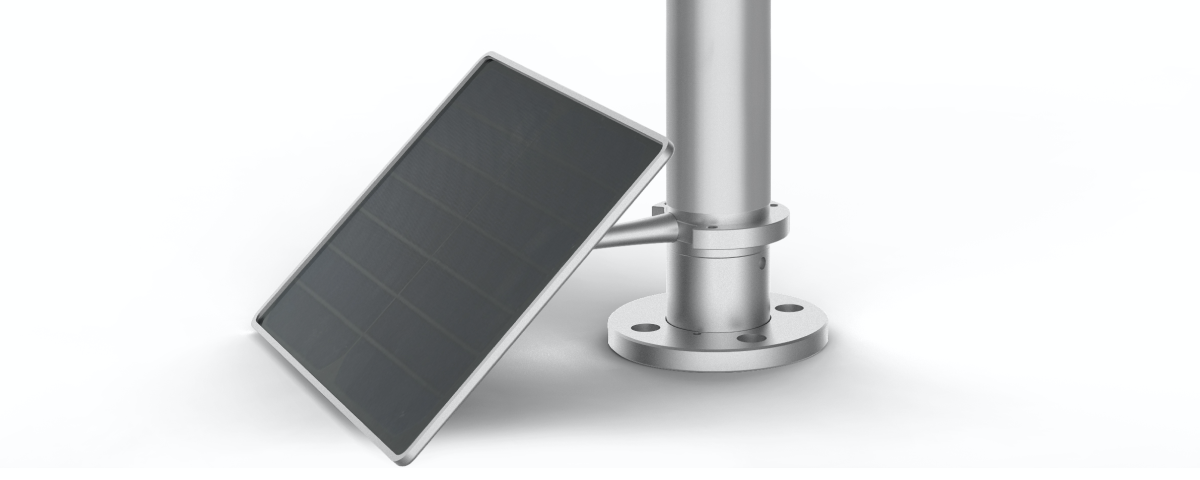

法兰固定在任意平面位置
材质轻、重量小
小型轻便、结构坚固，便于携带和运输
无任何安装限制
对安装环境无特殊要求，不需要物理水平，设备自动水平校正
两种安装方式
两种安装方式，匹配不同应用环境；掣地杆安装法适用土壤安装环境；法兰盘固定安装法适用建筑物、硬化地面等安装环境
单人15分钟完成安装
独创的简单安装法，无需水泥硬化处理,无需专业安装人员，单人15分钟即可完成安装；支持快速移除和换位监测

形式追随功能
集成一体化设计背后的设计理念

天圻压电式雨量计各个方面都追求功能表现，满足新基建高标准下的产品要求，拥有传统雨量监测无法比拟的用户体验

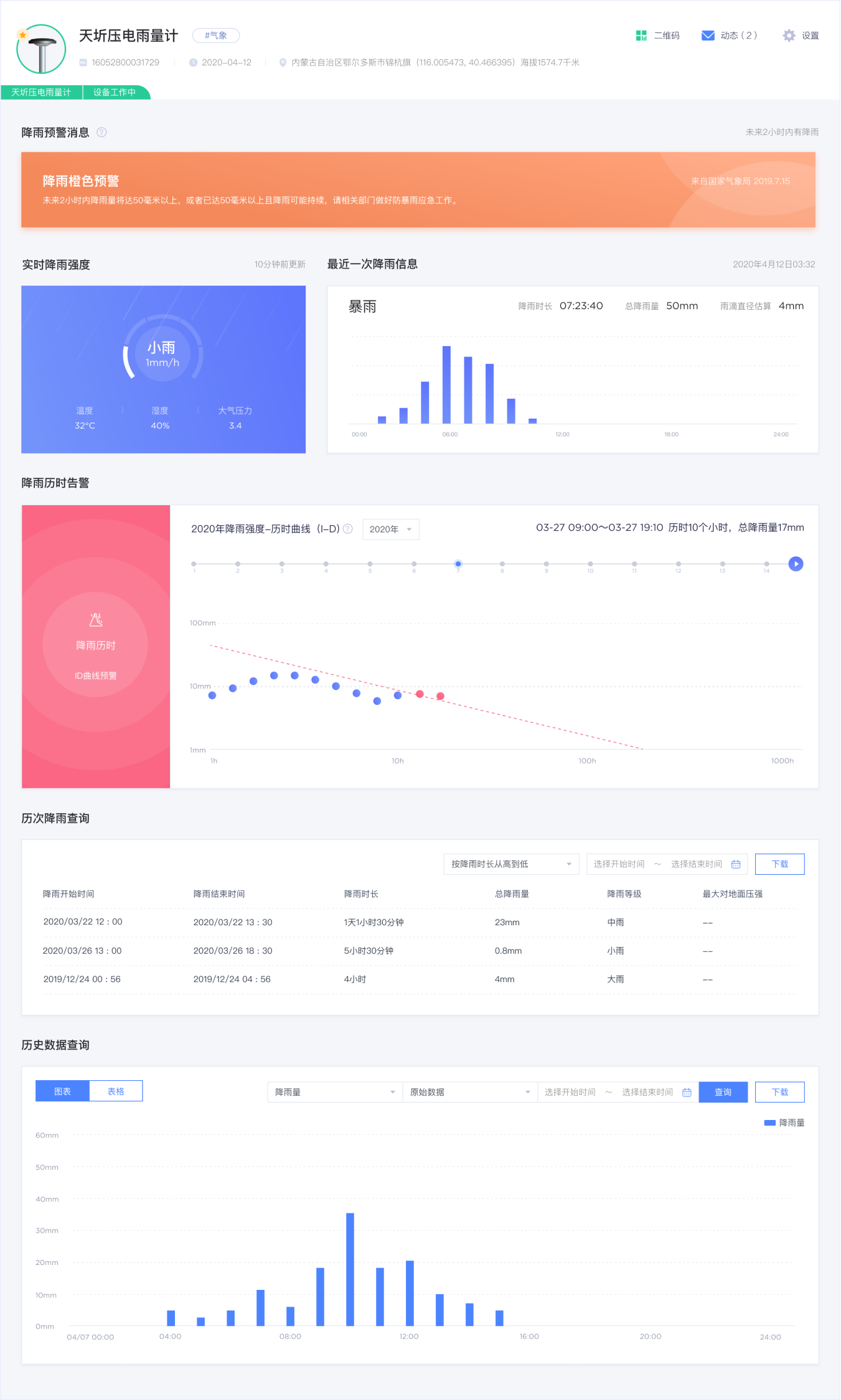

E生态数据平台
提供可视化降雨数据服务

降雨数据服务
可选5项降雨模型
提供支持水分盈亏量分析、全年极端气候分析、累积气象雷达图、历史至未来7天的参考蒸发蒸腾量、未来7天的天气预测；
16项气象告警服务
台风/暴雨/暴雪/寒潮/大风/沙尘暴/高温/干旱/雷电/冰雹/霜冻/大雾/霾/道路结冰/森林防火/雷雨大风
I-D降雨历时预警
历史数据
降雨历史记录 / 当地38年的ET0数据查询 / 历史数据导出工具(Exc降雨、图片) / 历史数据可视化工具(趋势曲线图、多数据对比）

关键监测参数指标

监测参数 监测范围 分辨率 精度
降雨量 0～8mm/min 0.01mm ±4%（日累积降雨量）
降雨时长 监测到降雨后，以10s步进累积计算时长 10s ±10s
海拔 -500～+ 9000m 1m ±20m
经纬度 经度：±180°；纬度：±90° 0.000001° ±0.000028°（CEP50=2.5m）
GPS授时 年/月/日/时/分/秒 100ms ±100ms
相对湿度 0～100%RH 0.05%RH ±3%RH
空气温度 -40～65℃ 0.02℃ ±0.2℃
大气压力 300～1100hPa 0.01hPa ±0.5hPa

关键设计参数

工作环境
工作环境温度 -40℃-60℃
工作环境湿度：≤100%RH
设备供电
5000mAh磷酸铁锂电池；5W太阳能供电系统低电压时，设备可自动或远程切换为低功耗采集模式和休眠工作模式，工作时间不低于45天
防护级别
防护级别为IP66
通讯连接方式
支持2G/3G/4G无线通讯，多模支持国内三大运营商，可自动上传监测数据；可定制NB窄带物联网、LoRa或RS485总线传输方式 通信协议支持MQTT/TCP二进制流；支持数据断点续传，设备本地至少可存储30天数据
设备管理
支持远程设置数据上报频率，默认上报为1小时/次；支持5~240分钟上报周期设置；支持固件本地升级和远程升级
设备安装自动校准
长期运行时，因灰尘等引起的雨量板振动频率变化自动归零；雨量计自动水平校准，修正安装水平误差及风摆误差
